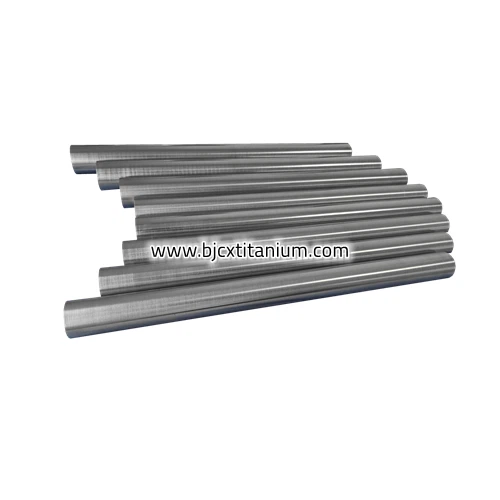

قضيب التيتانيوم GR23 (Ti-6Al-4V ELI)

التطبيق: زراعة العظام الطبية
القطر: أكبر من أو يساوي 1.0 ملم
الطول: أقل من أو يساوي 6000 مم (الحجم العادي)
تقنية:تزوير
الصف:GR23
السطح: مصقول
الشهادة:ISO،EN10204 3.1،EN10204 3.2
المعيار: ASTM F136 ISO5832-3

إرسال التحقيق

مقدمة المنتج

تم التركيز بشكل خاص على قضيب التيتانيوم الصلب GR23 (المعيار الأمريكي UNS R56401)، وهو نوع من سبائك التيتانيوم Ti-6Al-4V ELI (خلالي منخفض للغاية)، والذي كان يعتبر أكثر سبائك التيتانيوم شيوعًا + ثنائي الطور- والمواد المتطورة التي تم تطويرها خصيصًا للتطبيقات التي تتطلب توافقًا حيويًا عاليًا للغاية ودقة عالية. إن سبائك الألومنيوم بنسبة 6% والفاناديوم بنسبة 4% تجعلها أقوى بمقدار 2.5 مرة من التيتانيوم النقي عند قوة شد تزيد عن 900 ميجا باسكال. محتواها من العناصر الخلالية (أكسجين أقل من أو يساوي 0.13%، هيدروجين أقل من أو يساوي 0.0125%، نيتروجين أقل من أو يساوي 0.01%) أقل بشكل كبير من قضبان التيتانيوم العادية من الدرجة 5، حيث يبلغ الأكسجين 65% فقط من الدرجة 5، مما يحسن بشكل كبير التوافق الحيوي ومقاومة التعب. إنها حاصلة على الشهادة المزدوجة ASTM F136 (درجة الزراعة الطبية) وASTM B348 (الدرجة الصناعية)، وهي مناسبة للزراعة الطبية بالإضافة إلى التصنيع الدقيق الصناعي المتطور.

وصف المنتجات

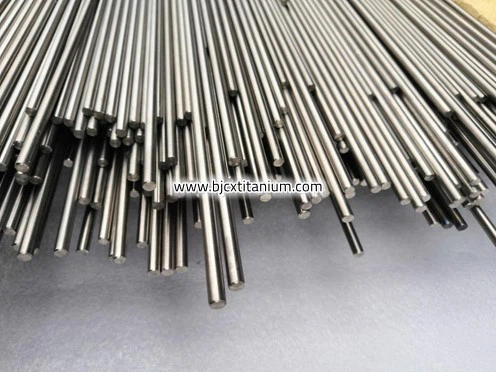

قضيب سبائك التيتانيوم

قضيب تيتانيوم GR1

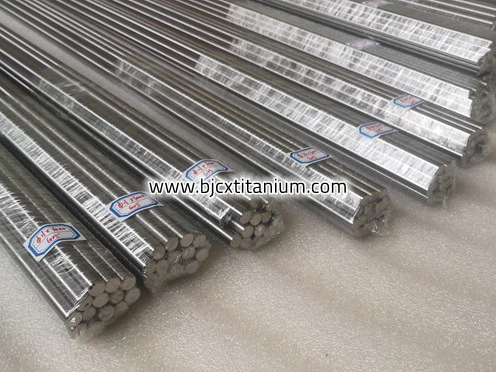

قضيب تيتانيوم GR5

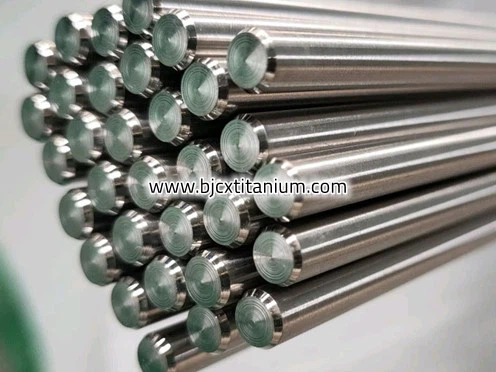

قضيب التيتانيوم GR23 (Ti-6Al-4V ELI)

مكون كيميائي

درجة

الحديد
(الأعلى)

C
(الأعلى)

N
(الأعلى)

O
(الأعلى)

(الأعلى)

ال

المخلفات

عناصر

كل (كحد أقصى)

المخلفات

عناصر

الإجمالي (الحد الأقصى)

غرام23

0.25

0.08

0.03

0.13

0.0125

5.6-6.5

3.5-4.5

0.1

0.4

الملكية الميكانيكية

درجة

قوة الشد

ميغاباسكال (دقيقة)

قوة العائد

ميجا باسكال (دقيقة)

استطالة في 4D،٪ (دقيقة)

تقليل المساحة،٪ (دقيقة)

غرام23

828

759

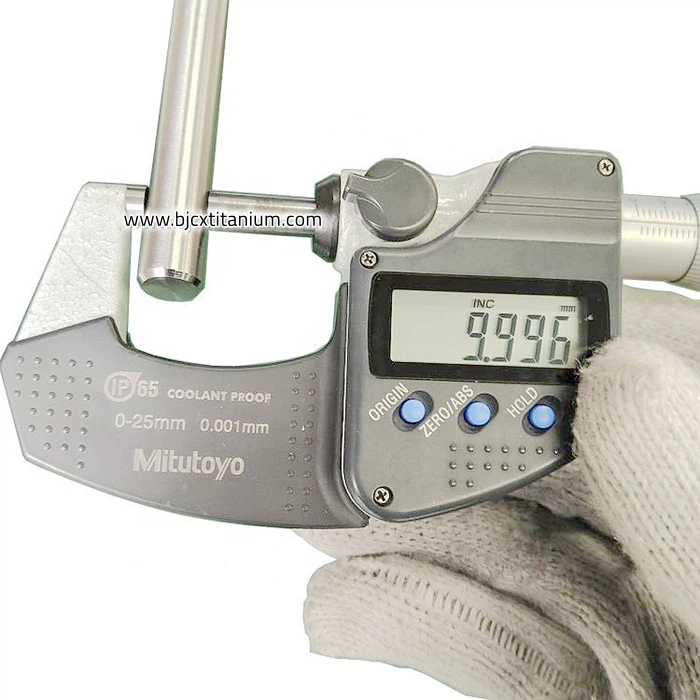

فيما يتعلق بالحجم والأداء، يتمتع قضيب التيتانيوم GR23 بالتفاوتات الصارمة التالية: القطر من 6 مم إلى 150 مم؛ درجة الزرع الطبي- (6 مم-50 مم) بتفاوت قدره ±0.03 مم؛ الدرجة الصناعية العامة - (50 مم - 150 مم) بتفاوت ± 0.05 مم. يمكن تخصيص الطول إلى 1 م - 6 م وفقًا لمتطلبات العميل، ودعم القطع بطول ثابت ونشر متعدد القطاعات.
Mechanically, it has a tensile strength of 930MPa-1050MPa, a yield strength≥860MPa, a fracture elongation≥12% and a fatigue strength (107 cycles) of >350 ميجا باسكال. تتغير خواصه الميكانيكية بنسبة أقل من أو تساوي 5% خلال نطاق درجة حرارة الخدمة من -200 درجة إلى 350 درجة، وهي نسبة عالية بشكل لا يصدق بالنسبة لحساسية درجة الحرارة مقارنة بالتيتانيوم النقي.

المحتوى الكيميائي متوافق تمامًا مع معيار درجة ELI: الألومنيوم (5.5%-6.5%)، الفاناديوم (3.5%-4.5%)، إجمالي عناصر الشوائب أقل من أو يساوي 0.3%. يتم التحكم في نتائج تحليل الدفعة من خلال نتائج التحليل الطيفي ICP-OES الذي يتيح انحراف التركيب أقل من أو يساوي 0.01% مما يضمن اتساق نموذج الأداء من دفعة إلى دفعة.

في التطبيقات العملية، أصبح قضيب التيتانيوم GR23، بمزاياه الفريدة المتمثلة في "الفجوة المنخفضة جدًا- + القوة العالية + التوافق الحيوي العالي،" المادة المفضلة للزراعات الطبية وتطبيقات الفضاء الجوي المتطورة.

في المجال الطبي، تعمل السيقان الاصطناعية لمفاصل الورك والأطراف الاصطناعية للركبة وأجهزة تثبيت العمود الفقري المصنوعة من قضبان التيتانيوم GR23 على تقليل خطر رفض الأنسجة بسبب-عناصر الفجوات المنخفضة للغاية. مع عمر كلال يتجاوز 15 عامًا وامتثالها لمعيار التوافق الحيوي ISO 10993-4، تعمل هذه المنتجات كبديل مطور لغرسات التيتانيوم النقي.

في تطبيقات الفضاء الجوي، يتم تصنيع قضبان التيتانيوم GR23 بأقطار تتراوح من 8 مم إلى 20 مم بدقة -في أقواس استشعار موقف القمر الصناعي والمكونات الأساسية لأنظمة الملاحة بدون طيار. في ظل التغيرات الشديدة في درجات الحرارة وظروف الإشعاع على الارتفاعات العالية-، يتحسن استقرار هيكلها بنسبة 20% مقارنة بقضبان التيتانيوم القياسية من الدرجة 5.

بالإضافة إلى ذلك، في معدات استكشاف أعماق البحار، يمكن لأغطية مستشعر الضغط (بقطر 30 مم إلى 50 مم) المصنوعة من قضبان التيتانيوم GR23 أن تتحمل الضغوط على أعماق تصل إلى 6000 متر وتظهر مقاومة فائقة للتآكل بمياه البحر مقارنة بالفولاذ المقاوم للصدأ 316L، مع عمر خدمة يتجاوز 8 سنوات.

تعتمد عملية تصنيع قضيب التيتانيوم GR23 على عمليات دقيقة متعددة لضمان الجودة: استخدام تقنية ذوبان القوس المستهلك بالتفريغ الثلاثي (VAR) للتخلص تمامًا من شوائب الغاز والشوائب الموجودة في السائل المعدني، مما يضمن توحيد التركيبة؛ تجمع عملية الحدادة الساخنة بين طرق المنطقة (950 درجة -980 درجة) مع طرق متساوي الحرارة لتحسين حجم الحبوب إلى مستويات ASTM 8-10 وتحسين مقاومة الكلال للمادة؛ بعد التلدين بالفراغ عند 800 درجة لمدة ساعتين للتخلص من الإجهاد الداخلي، يتم بعد ذلك إخضاع المنتج النهائي للتلميع الإلكتروليتي لتحقيق خشونة السطح Ra أقل من أو تساوي 0.2 ميكرومتر، لتلبية متطلبات النظافة للغرسات الطبية. باعتبارنا موردًا للتجارة الخارجية، فإننا نقدم خدمات مخصصة لقضبان التيتانيوم ذات المواصفات الكاملة GR23، مما يدعم تسليم منتجات الدرجة الطبية (مع تقرير اختبار ASTM F136 المرفق) والمنتجات الصناعية (مع شهادة المواد ASTM B348 المرفقة). يتم إغلاق العبوة بغاز الأرجون المملوء بالفراغ ومعززة بألواح خشبية، مناسبة للخدمات اللوجستية الدولية مثل النقل البحري والجوي. يمكننا تقديم وثائق شهادة FDA و CE وفقًا لاحتياجات العملاء، مما يساعد الشركات المصنعة للمعدات الطبية العالمية وشركات الطيران على تحقيق الاستبدال المحلي للمواد المتطورة.
